AXZC智能電容器
首頁--產品展示--AXZC智能電容器

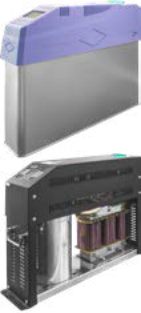

AXZC智能電容器
功能特點 FUNCTION.FEATURES
- 顯示單 / 三相 U、I、COSФ、P、Q、S、THDU、THDI、F、3~21 次諧波含有率，電容投切狀態、電源、故障指示等；
- 控制輸出：1-128 路投切，取樣物理量為無功功率，無投切振蕩、無補償呆區、電壓過零投入、電流過零切除；
- 保護功能：欠壓、過壓、溫度、諧波、小電流、過流；
- 設計特點：采用斷路器，經特殊設計，在 5 倍額定值電流時 10ms 內斷開。用于主回路電流速切總保護，避免跳上級開關，同時作為接入電源總開關，采用電氣隔離的級聯方式及光電隔離的 RS485 通訊方式。電容器以主從方式組成一個星形網絡，通過主機根據功率因素等直接控制各個從機的投切。也可獨自運行；安裝簡便、擴容簡單、接線方便、節能環保，該產品可自動組網，具有手動 / 自動投切方式。
技術參數 TECHNICAL.PARAMETERS
測量系統 | 工作電源：AC220V/380V±20%額定電壓：AC220V/380V±20% 二次電流：5A（0~6A），靈敏度：50mA 額定頻率：50HZ±10% | 使用環境 | 海拔高度：≤ 2500 米，環境溫度：-20 度 ~65 度相對溫度：40℃時，20%~90% 大氣壓力：79.5Kpa~106Kpa |
測量精度 | 電壓 / 電流：0.5 級，頻率：1.0 級 有功 / 無功功率：2.0 級 | 兼電容磁性 | EFT 群脈沖試驗：4000V 的A 級（國際標準最高級） 嚴酷等級：IV |
智能電容器常用選型表（常規型）
型號規格 | 補償容量 (kvar) | 額定電壓（V） | （外長形尺X 寬寸X(m高m）) | （安長裝尺X 寬寸X(m高m）) | 備注 |
AXZC-10/0.45 | 5+5 | 450 | 355X80X215 | 361X52X220 |
共補 |
AXZC-15/0.45 | 5+10 | 450 | 355X80X215 | 361X52X220 | |
AXZC-20/0.45 | 10+10 | 450 | 355X80X215 | 361X52X220 | |
AXZC-25/0.45 | 10+15 | 450 | 355X80X275 | 361X52X280 | |
AXZC-30/0.45 | 15+15(20+10) | 450 | 355X80X315 | 361X52X320 | |
AXZC-40/0.45 | 20+20 | 450 | 355X80X315 | 361X52X320 | |
AXZC-50/0.45 | 20+30（25+25） | 450 | 710x163x537 | 685X96X545 |
AXZC-60/0.45 | 30+30 | 450 | 710x163x537 | 685X96X545 | 共補 |
AXZC-5/0.25 | 1.66X3 | 250 | 355X80X215 | 361X52X220 |
分補 |
AXZC-10/0.25 | 3.33X3 | 250 | 355X80X215 | 361X52X220 | |
AXZC-15/0.25 | 5X3 | 250 | 355X80X275 | 361X52X280 | |
AXZC-20/0.25 | 6.66X3 | 250 | 355X80X275 | 361X52X280 | |
AXZC-25/0.25 | 8.33X3 | 250 | 355X80X315 | 361X52X320 | |
AXZC-30/0.25 | 10X3 | 250 | 355X80X335 | 361X52X340 |
智能電容器常用選型表（抗諧型）
型號規格 | 補償容量 (kvar) | 額（定V電）壓 | （外長形尺X 寬寸X(m高m）) | （安長裝尺X 寬寸X(m高m）) | 備注 |
AXZC-10/0.48-7 AXZC-15/0.48-7 | 10 15 | 480 480 | 570X163X438 570X163X438 | 545X96X445 545X96X445 |
共補 |
AXZC-20/0.48-7 | 20 | 480 | 570X163X438 | 545X96X445 | |
AXZC-25/0.48-7 | 25 | 480 | 570X163X438 | 545X96X445 | |
AXZC-30/0.48-7 | 30 | 480 | 570X163X438 | 545X96X445 | |
AXZC-40/0.48-7 | 40 | 480 | 570X163X438 | 545X96X445 | |
AXZC-50/0.48-7 | 25+25 | 480 | 573X160X450 | 554X125X455 | |
AXZC-60/0.48-7 | 30+30 | 480 | 573X160X450 | 554X125X455 | |
AXZC-10/0.48-7-W | 10 | 480 | 573X163X450 | 554X125X455 | |
AXZC-15/0.48-7-W | 15 | 480 | 573X163X450 | 554X125X455 | |
AXZC-20/0.48-7-W | 20 | 480 | 573X163X450 | 554X125X455 | |
AXZC-25/0.48-7-W | 25 | 480 | 573X163X450 | 554X125X455 | |
AXZC-30/0.48-7-W | 30 | 480 | 573X163X450 | 554X125X455 | |
AXZC-40/0.48-7-W | 40 | 480 | 573X163X450 | 554X125X455 | |
AXZC-50/0.48-7-W | 50 | 480 | 753X213X515 | 734X175X520 | |
AXZC-60/0.48-7-W | 60 | 480 | 753X213X515 | 734X175X520 | |
AXZC-5/0.28-7 | 1.66X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-10/0.28-7 | 3.33X3 | 280 | 570X163X438 | 545X96X445 |
分補 |
AXZC-15/0.28-7 | 5X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-20/0.28-7 | 6.66X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-25/0.28-7 | 8.33X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-30/0.28-7 | 10X3 | 280 | 570X163X438 | 545X96X445 | |
AXZC-5/0.28-7-W | 1.66X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-10/0.28-7-W | 3.33X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-15/0.28-7-W | 5X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-20/0.28-7-W | 6.66X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-25/0.28-7-W | 8.33X3 | 280 | 573X163X450 | 554X125X455 | |
AXZC-30/0.28-7-W | 10X3 | 280 | 573X163X450 | 554X125X455 | |
- 以上為串聯電抗器（7%）常用型號，其它規格（容量、電壓、電抗率）均可提供，歡迎來電咨詢。
