AXWBL型無功補償與諧波治理一體化模塊
首頁--產品展示--AXWBL型無功補償與諧波治理一體化模塊

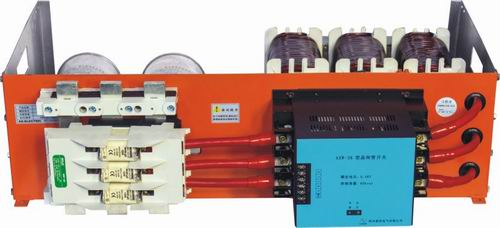

AXWBL型無功補償與諧波治理一體化模塊
產品綜述 PRODUCT.OVERVIEW
- 使用場合：
每個模塊獨立成系統，可直接安裝到柜子里使用
用于諧波污染嚴重、負荷變化速度快的三相電網中無功功率的集中補償使用場合諧波污染上限：U3 ≤ 0.5%、U5 ≤ 5%、U7 ≤ 4%
- 包含元件：
防爆型設計，環保自愈式電容器 快速母線式熔斷器保護系統
晶閘管開關 低損耗、全真空浸漬濾波電抗器新型智能控制器
- 系統電壓：220~690V、50/60Hz - 電抗率：5%、6%、7%、13 %、14%
- 安裝條件：安裝在室內，海拔高度不超過 4000
- 質保期：5 年 - 溫度要求：-25℃ ~+50℃
- 使用壽命：20 年以上
柜體要求 CABINET REQUIREMENTS
AXWBL 無功補償與諧波治理一體化模塊應安裝在寬 800mm、深大于 500mm 的柜體內。柜體內模塊的安裝數量，
取決于刀開關下口至柜體底排上沿的有效高度。例如：300kvar 的柜體內要安裝 5 個 60kvar 的模塊，需要有效高度為 1300m，如果實際預留高度不夠，對于 1000mm 深的柜體，可以考慮每層背靠背安裝 2 個模塊
連接特點 CONNECTION FEATURES
模塊上安裝有垂直母線式熔斷系統。銅排規格為 30x10mm，長度為 205mm，上下層模塊母排對接間距為 15mm，上下層之間用專用母線加長連接夾連接（隨貨提供）
通風要求 VENTILATION REQUIREMENTS
補償裝置內必須加裝風機設備，構建強制風冷通道，且在柜內溫度達到 40℃時自動開啟風機降溫
型號規格 | 輸出容量kvar | 模塊組合 | 投切級數 | 柜寬體x尺高寸xm深m |
AXWBL-90/0.4-7 | 90 | 30x1 + 60x1 | 30/60/90 | 800x2200x600 |
AXWBL-100/0.4-7 | 100 | 25x2 + 50x1 | 25/50/75/100 | 800x2200x600 |
AXWBL-120/0.4-7 | 120 | 30x2 + 60x1 | 30/60/90/120 | 800x2200x600 |
AXWBL-150/0.4-7 | 150 | 25x2 + 50x2 | 25/50/75/100/125/150 | 800x2200x600 |
AXWBL-150/0.4-7 | 150 | 30x1 + 60x2 | 30/60/90/120/150 | 800x2200x600 |
AXWBL-180/0.4-7 | 180 | 30x2 + 60x2 | 30/60/90/120/150/180 | 800x2200x600 |
AXWBL-180/0.4-7 | 180 | 30x1 + 50x3 | 30/50/80/100/130/150/180 | 800x2200x600 |
AXWBL-200/0.4-7 | 200 | 25x2 + 50x3 | 25/50/75/100/125/150/175/200 | 800x2200x600 |
AXWBL-210/0.4-7 | 210 | 30x2 + 50x3 | 30/50/60/80/100/110/130/150/160/180/210 | 800x2200x600 |
AXWBL-210/0.4-7 | 210 | 30x1 + 60x3 | 30/60/90/120/150/180/210 | 800x2200x600 |
AXWBL-240/0.4-7 | 240 | 30x2 + 60x3 | 30/60/90/120/150/180/210/240 | 800x2200x600 |
AXWBL-250/0.4-7 | 250 | 25x2 + 50x4 | 25/50/75/100/125/150/175/200/225/250 | 800x2200x1000 |
AXWBL-270/0.4-7 | 270 | 30x1 + 60x4 | 30/60/90/120/150/180/210/240/270 | 800x2200x1000 |
AXWBL-300/0.4-7 | 300 | 25x2 + 50x5 | 25/50/75/100/125/150/175/200/225/250/275/300 | 800x2200x1000 |
AXWBL-300/0.4-7 | 300 | 30x2 + 60x4 | 30/60/90/120/150/180/210/240/270/300 | 800x2200x1000 |
AXWBL-330/0.4-7 | 330 | 30x1 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330 | 800x2200x1000 |
AXWBL-350/0.4-7 | 350 | 25x2 + 50x6 | 25/50/75/100/125/15302/157/355/2000/225/250/275/300/ | 800x2200x1000 |
AXWBL-350/0.4-7 | 350 | 25x2 + 60x5 | 25/50/60/85/121605//122900//134050//137205//138500/205/230/240/ | 800x2200x1000 |
AXWBL-360/0.4-7 | 360 | 30x2 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330/360 | 800x2200x1000 |
- 以上為 400V 系統中串聯電抗器（7%）常用型號，其它規格（容量、電壓、電抗率）均可提供，歡迎來電咨詢。
